在傳統的金屬腔通常采用抽頭線分別連接輸入/輸出端口與首尾兩個諧振腔，然而在陶瓷介質濾波器形態中，該結構通常難以實現，尤其難以應用于一體化成型的陶瓷介質濾波器中，因此，陶瓷介質濾波器通過將輸入/輸出孔內部金屬化以實現將兩個輸入/輸出PIN針焊接在輸入/輸出孔中，從而固定PIN針。

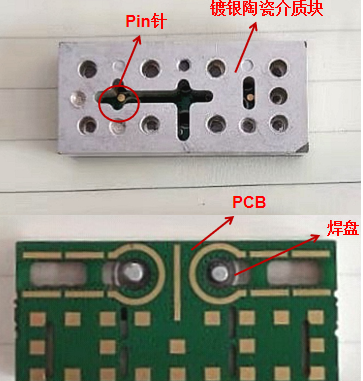

圖   陶瓷介質濾波器部分結構示意圖

電路板的金屬化過孔的兩端分設有焊盤和引線，焊盤與PIN針焊接，或者電路板上設彈性夾，夾住PIN針使PIN針與電路板電連接， pin針是濾波器的輸入輸出端，電極，讓陶瓷塊和PCB連通，可以使陶瓷濾波器的輸入輸出阻抗進行可調。

陶瓷介質濾波器阻抗公式：

PIN針相關企業：深圳泓皓科技、海寧長鋒金屬、鎮江華展電子、深圳拓普聯等。

02

 墊片

陶瓷器件與PCB板直接使用錫連的方式，陶瓷件與PCB板間距比較小，貼合比較近，溫度變化時受到的應力較大，在氣候惡劣、溫差較大的地域使用壽命短、陶瓷開裂等現象一直存在及發生頻率較高，由于PCB板與陶瓷濾波器是屬于兩種材質，其熱膨脹系數不同，在溫度變化中應力強度不同，容易造成陶瓷開裂，失去性能。

因此在PCB板和陶瓷件之間設置有若干墊片，作為過渡組件，墊片的熱膨脹系數接近于PCB板的熱膨脹系數，均勻分布的墊片焊接保證陶瓷件的平衡，使焊接接觸面積焊接縫隙變大，減少貼合區域，可以保證器件之間的拉力強度，溫度變化時彼此受到的應力大幅減小，可以滿足較為嚴苛的溫度環境，可以避免PCB板與陶瓷的全焊接面接觸帶來的應力變化過大造成的陶瓷開裂現象，增強可靠性，延長濾波器的使用壽命。還能對陶瓷濾波器起到均熱和散熱的功效，從而提高陶瓷濾波器的功率耐受水平。墊片可為表面鍍銀銅片。

墊片相關企業：深圳優越陽等。

03

 導電布

導電布能有效遮蔽電子產品設備所產生之電子干擾，減少介質諧振器中的被泄露的信號能量。

04

 PCB

陶瓷介質濾波器是由陶瓷件通過PIN針和墊片焊接在小PCB上，小PCB 要考慮高溫焊接時候，因?yàn)榕c介質的膨脹系數不同，所以小PCB的開孔，PIN針焊片的選擇，都很關鍵，這樣才能降低介質開裂的風險，然后再將小PCB再表貼到整機PCB。

小PCB焊接可減輕對大板的影響，未來也有可能不用小PCB焊接，直接表貼在整機PCB上面，但是對于PCB材料要求很高，需要基礎材料技術的突破。

PCB相關企業：生益科技、滬電股份、深南電路、鵬鼎控股、勝宏科技、金信諾、東山精密、強達、同創鑫、合盈電路等；

覆銅板相關企業：生益科技、羅杰斯、高斯貝爾、中英科技等。

以上資料轉載自：艾邦，僅供學習參考。
